仪表控件

如何添加仪表控件

请参考如何添加控件

如何用图片自定义仪表

通常仪表由两部分组成，分别是仪表盘和指针。所以需要准备两张图片，分别是仪表盘图片和指针图片。

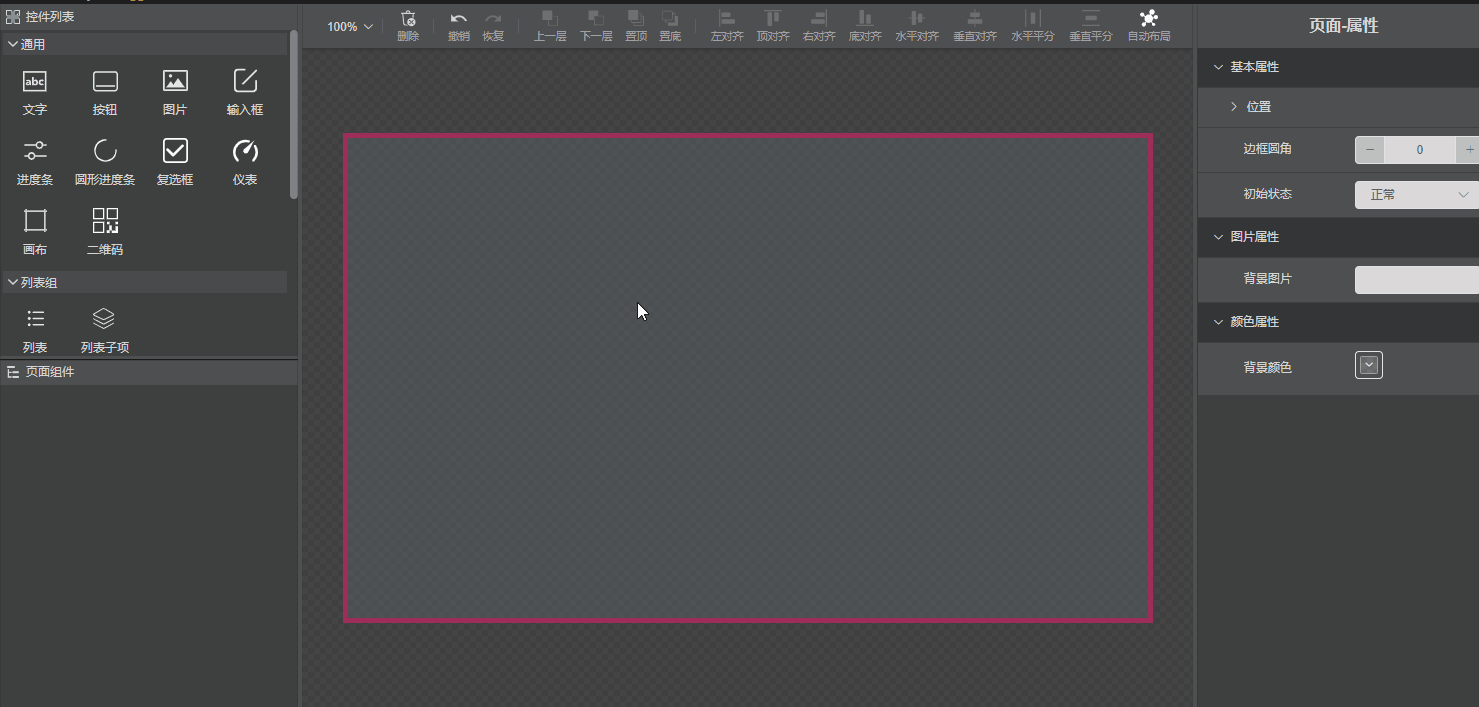

鼠标左键选中仪表控件，通过右边的仪表属性中的背景图片添加仪表盘图片；指针图片中的正常的图片添加指针图片。操作动画如下：

以下图片是上面动画操作后的预览截图，发现指针布局并不是我们想要的效果。是因为指针固定坐标的和旋转点坐标不正确导致。

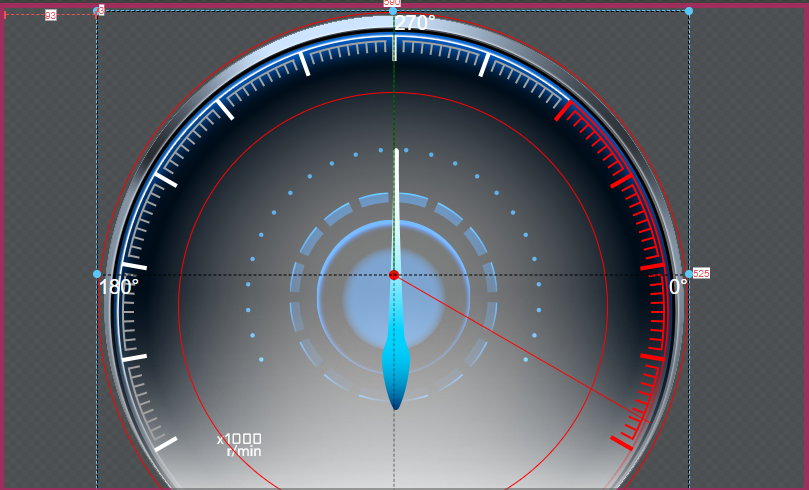

• 指针固定坐标：指针图片的左上角是起始点[0,0]，它的位置是相对于仪表控件。按照上面的效果，我们需要把指针固定坐标设置为[269,50]。预览效果如下：

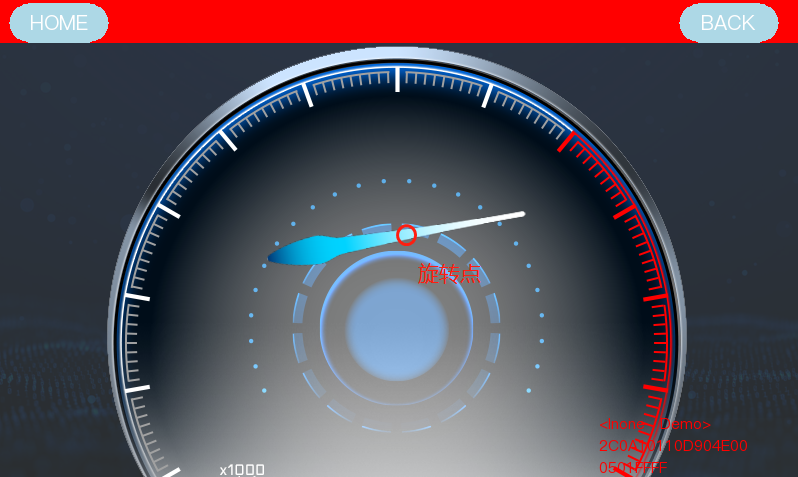

  运行效果如下，发现旋转点坐标不正确，这时需要调整旋转点坐标，接下来介绍如何调整旋转点坐标。

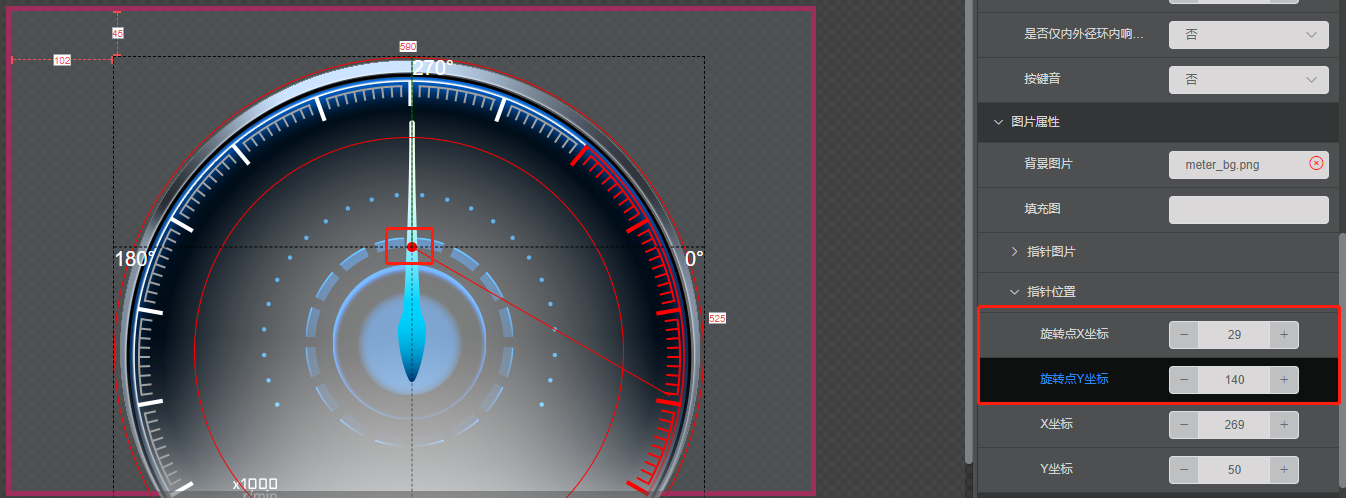

• 旋转点坐标：该坐标是指针围绕旋转的坐标。为了快速设置旋转点坐标，在预览界面上提供了旋转点坐标指示标识。如下图：



  把旋转点坐标设置为[269,50]后，运行效果如下：



如何调整起始角度和结束角度

通过起始角度和结束角度属性，可以设置指针的角度范围。通过起始角度和结束角度辅助线，可以快速设置对应数据。如下图：

如何通过代码设置指针数值

把起始角度、结束角度、最大值、最小值设置正确后，会自动把设置的数值转换成对应角度。下面以控件mpMeter1为例：

// 把仪表控件  mpMeter1 数值设置成120

mpMeter1->SetSeekBarValue(120);
